Um cabo de alimentação é muitas vezes escolhido de acordo com uma regra simples: se a ficha encaixar, deve funcionar. Em equipamento de escritório, isto normalmente não causa problemas, mas numa sala de servidores, com um UPS ou num armário de rack extenso, este atalho pode levar ao sobreaquecimento dos cabos, a quedas de tensão desnecessárias ou à sobrecarga de um dos componentes no circuito de alimentação. Na prática, há quatro fatores que são mais importantes: as especificações do dispositivo, a corrente nominal do cabo, a área da secção transversal dos seus condutores e o tipo correto de conector IEC.
Potência nominal vs. potência máxima – Qual é a diferença?
A potência nominal é o valor declarado pelo fabricante para condições de funcionamento específicas de um dispositivo. A potência máxima, por outro lado, define o limite superior que não deve ser ultrapassado. Isso nem sempre significa que esse nível de potência possa ser fornecido continuamente sem restrições – o significado exato de um determinado valor deve ser sempre interpretado no contexto das especificações do produto.
Nos equipamentos de TI, estes parâmetros podem ser facilmente confundidos. Uma fonte de alimentação de computador com potência nominal de 1000 W não consome continuamente 1000 W da rede elétrica. A potência nominal refere-se principalmente às suas capacidades de saída, enquanto o consumo real de energia depende da carga e da eficiência. Por isso, ao escolher um cabo, a corrente máxima de entrada especificada na placa de identificação ou na documentação do fabricante é particularmente importante.
Tensão, Corrente e Potência – Um Cálculo Rápido
A relação básica é: P = U × I, em que P representa a potência, U a tensão e I a corrente. Numa instalação de 230 V, um dispositivo que consome 5 A resulta num produto de 1150 VA. Num circuito de CA, a potência ativa real também depende do fator de potência; por isso, multiplicar 230 V pela corrente em amperes deve ser visto como uma estimativa prática da carga no percurso de potência, e não necessariamente como a potência real em watts.
No que diz respeito ao cabo, a corrente é o parâmetro fundamental. O fluxo de corrente faz com que os condutores e os conectores aqueçam, razão pela qual o cabo deve ter uma corrente nominal pelo menos igual à carga máxima do dispositivo, tendo também em conta os requisitos de toda a instalação elétrica.
Secção transversal do condutor vs. corrente admissível
Quanto maior for a secção transversal do condutor, menor será a sua resistência elétrica. Isto significa menores perdas de energia, uma queda de tensão menor e menos aquecimento com a mesma corrente. A relação térmica é particularmente importante porque as perdas aumentam aproximadamente na proporção de I²R – por isso, mesmo um aumento relativamente pequeno na corrente pode causar um aumento notável na geração de calor.
No entanto, não existe uma regra universal do tipo «0,75 mm² equivale sempre a 10 A». A carga admissível depende também do design do cabo, do isolamento, da temperatura ambiente, do comprimento, do método de instalação e dos próprios conectores. Para um cabo de alimentação pré-fabricado, a especificação mais importante é, portanto, a corrente nominal do produto completo indicada pelo fabricante.

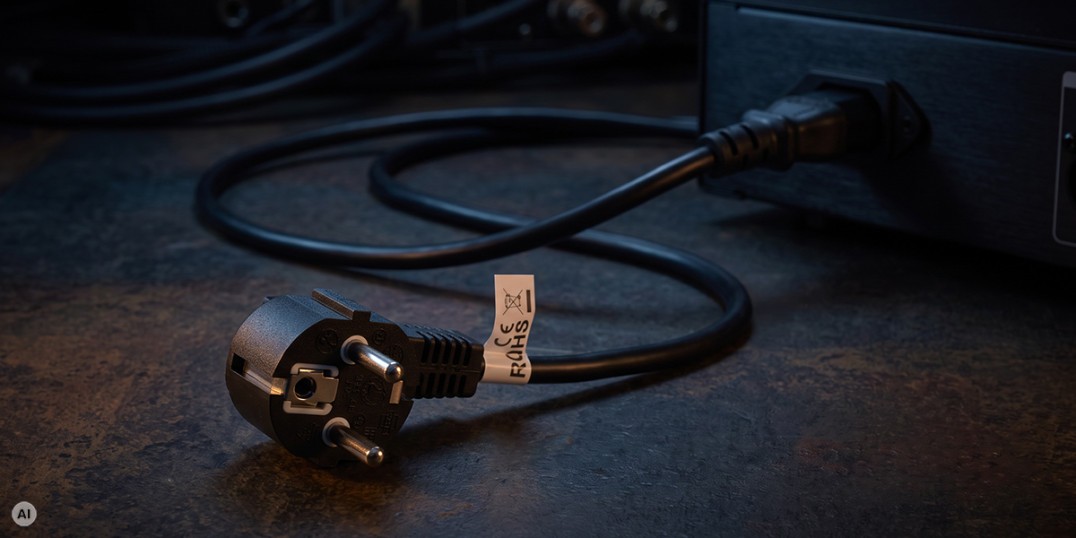

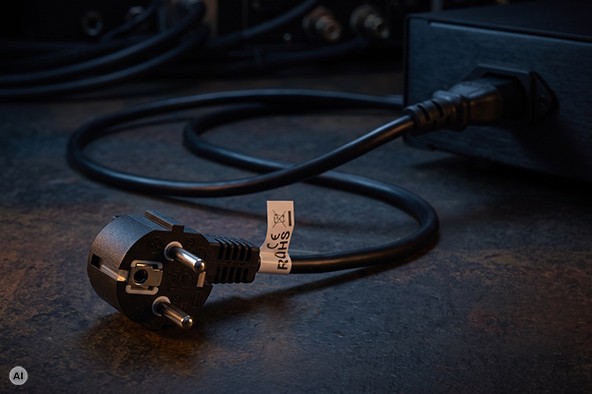

Podes encontrar um bom exemplo na gama de produtos da Lanberg. O cabo de alimentação CEE 7/7 – IEC C13 de 1,8 m usa condutores de 0,75 mm² e tem uma corrente nominal de 10 A. O cabo de alimentação para servidores com conector C19 usa condutores de 1,5 mm² e foi concebido para 16 A. Por outro lado, o cabo C5 para fontes de alimentação de portáteis também usa condutores de 0,75 mm², mas a sua corrente nominal é de apenas 2,5 A. Isto mostra porque é que a capacidade do cabo na sua totalidade não deve ser determinada apenas pela secção transversal do condutor.
Os conectores IEC mais comuns em equipamentos de TI
Computadores, servidores, monitores e dispositivos de rede utilizam normalmente conectores da família IEC 60320. Os pares mais comuns são o C13/C14, o C19/C20 e o C5/C6. O C13 é o conector que está no cabo de alimentação, enquanto o C14 é a tomada que se encontra no dispositivo. Da mesma forma, o C19 é o conector do lado do cabo e encaixa numa tomada C20, enquanto o C5 está no cabo e liga-se a uma tomada C6.
| Par IEC | Classificação IEC típica | A 230 V | Aplicações típicas |
|---|---|---|---|
| C5 / C6 | 2,5 A / 250 V | aprox. 575 VA | fontes de alimentação para portáteis, dispositivos compactos |
| C13 / C14 | 10 A / 250 V | aprox. 2300 VA | PCs, monitores, servidores, switches, unidades UPS, PDUs |
| C19 / C20 | 16 A / 250 V | aprox. 3680 VA | servidores de alta potência, UPS, PDUs, sistemas de armazenamento |
O C13/C14 é o padrão mais comum e é muito usado em computadores de secretária, monitores, muitos servidores, switches e unidades PDU. O C19/C20 é maior e foi concebido para cargas mais elevadas, razão pela qual é frequentemente usado com sistemas UPS mais potentes, servidores e equipamento de distribuição de energia em armários de rack. O C5/C6 é o conector característico em forma de «trevo», frequentemente encontrado em fontes de alimentação externas para portáteis e noutros dispositivos de baixa potência.
É importante lembrar que a corrente nominal de um conector não aumenta automaticamente a capacidade de todo o percurso de alimentação. Se a PDU, o cabo, o adaptador ou a entrada do dispositivo tiverem um limite inferior, esse componente passa a ser o fator limitante. A regra é simples: o sistema só consegue suportar a carga máxima do seu componente mais fraco.
Como escolher um cabo de alimentação na prática
- Verifica a entrada do dispositivo. Primeiro, determina se precisas de um conector C13, C19, C5 ou de outro tipo.
- Verifica a corrente máxima de entrada. Procura o valor em amperes na placa de características do dispositivo ou na documentação do fabricante.
- Compara as especificações do cabo. A corrente nominal do cabo pronto a usar não pode ser inferior à carga necessária.
- Tem em conta todo o percurso da alimentação. Em instalações em rack, verifica também as especificações da UPS, da PDU, das tomadas e dos dispositivos de proteção.
- Presta atenção às condições de funcionamento. Cabos longos, temperaturas ambientes elevadas e cablagem muito apertada dificultam a dissipação de calor e aumentam a importância de escolher a secção transversal correta do condutor.
Erros mais comuns
- escolher um cabo apenas com base na forma da ficha, sem verificar a sua corrente nominal;
- considerar a potência nominal indicada no nome do dispositivo, como 1000 W numa fonte de alimentação de PC, como consumo contínuo de energia da rede;
- presumir que todos os cabos com o mesmo conector IEC têm características elétricas idênticas;
- usar adaptadores aleatórios que podem tornar-se o componente mais fraco da ligação;
- ignorar a carga total de um UPS ou PDU ao ligar vários dispositivos;
- continuar a usar um cabo com isolamento danificado, um conector deformado ou sinais visíveis de sobreaquecimento.
A segurança começa com a escolha do cabo certo
Na maioria das instalações, escolher o cabo de alimentação certo resume-se a dedicar alguns minutos a verificar as especificações. Precisas de saber o tipo de conector, a corrente máxima de entrada do dispositivo, as especificações do cabo completo e as limitações da UPS ou PDU. Este pequeno esforço compensa bem, quando comparado com as possíveis consequências de ligações sobreaquecidas ou de um circuito de alimentação sobrecarregado.
O C13/C14 continua a ser a solução padrão para uma grande parte do equipamento de TI, o C19/C20 é adequado para cargas mais elevadas e o C5/C6 é normalmente utilizado com fontes de alimentação mais pequenas e dispositivos de menor potência. Independentemente do tipo de conector, a regra mais importante continua sempre a mesma: as especificações do cabo têm de corresponder tanto ao dispositivo como a toda a instalação elétrica, e não apenas ao formato da tomada.
