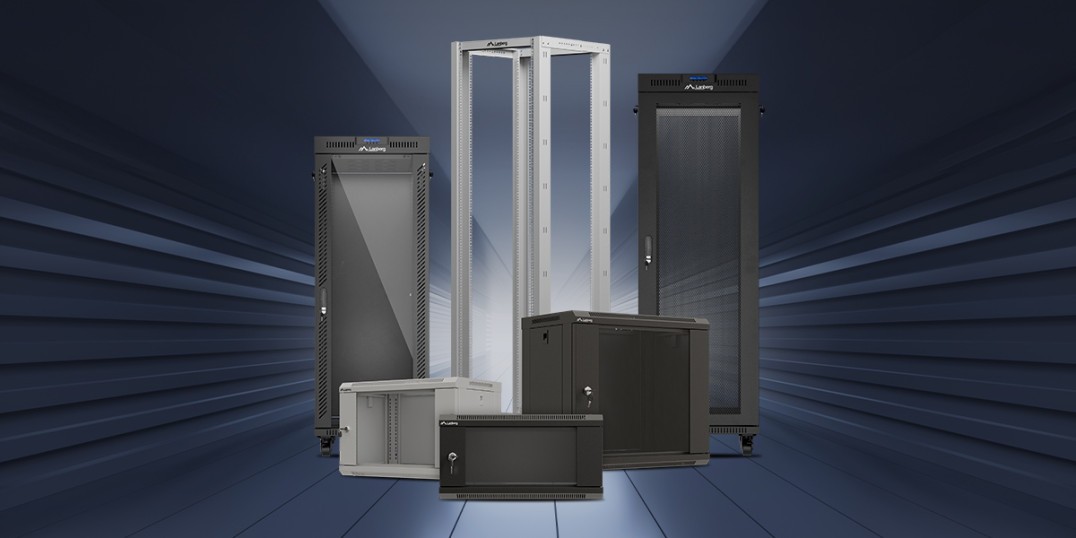

Como escolher o armário rack certo para o teu projeto?
A escolha de um armário rack é uma decisão de infraestrutura, não é "comprar uma peça de mobiliário". O modelo certo afecta a estabilidade da rede, a temperatura dos dispositivos, a ergonomia do serviço, a segurança física e o TCO real - custo total de propriedade durante todo o ciclo de vida da instalação. O armário determina se a substituição de um switch demorará 5 minutos ou meio dia; se a UPS e a cablagem podem ser encaminhadas de forma lógica ou colidirão constantemente com as portas; se a reserva de espaço e energia será suficiente para o crescimento ou se cada atualização terminará com a reconstrução do riser.
Na prática, a escolha certa não se resume a "quantos U e a que profundidade". Igualmente importantes são: o ambiente de trabalho (SOHO, escritório, sala de servidores, laboratório/AV - ou seja, laboratórios e sistemas de áudio e vídeo: salas de conferência, estúdios/radiodifusão, educação, sinalização digital; onde o funcionamento silencioso, a rápida reconfiguração e o fácil acesso frontal/traseiro a dispositivos como matrizes HDMI/SDI/HDBaseT, processadores DSP, amplificadores, misturadores, codificadores/gravadores, leitores de sinalização e controladores são importantes), densidade de potência (PoE, NVR, servidores), logística de cabos (raios de curvatura, encaminhamento vertical/horizontal), distribuição de energia (PDU 1U/0U, margem de potência), acústica e possibilidade de serviço lateral e traseiro. Os problemas mais comuns resultam da falta de espaço - U, profundidade, potência e refrigeração - e de um esquema de gestão de cabos mal pensado. Convidamos-te a ler o nosso artigo, no qual tentaremos dissipar todas as dúvidas.

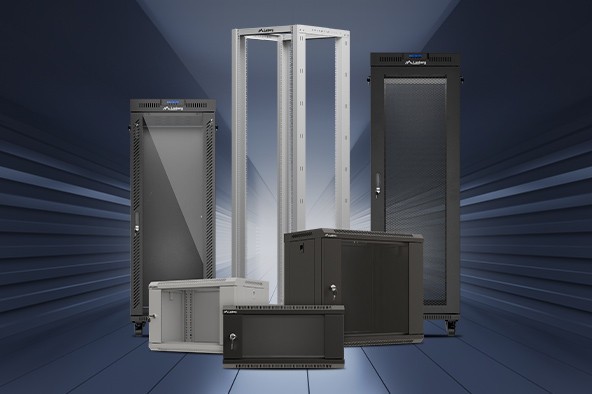

O que é exatamente um armário rack?
Um armário rack é um compartimento normalizado para montagem de equipamento de TI/telecomunicações/AV, com base numa largura de 19″ (menos frequentemente 10″) e numa divisão da altura em unidades "U" (1U = 44,45 mm). A normalização significa que os painéis de ligação, os comutadores, os servidores, as unidades UPS e os acessórios se adaptam às mesmas calhas de montagem e que a manutenção é previsível. Um bom armário não é apenas uma estrutura de aço com uma porta: é um caminho de fluxo de ar bem pensado, uma distribuição de energia segura, ligação à terra dos elementos e espaço para crescimento, que em conjunto reduzem o tempo de inatividade e os custos operacionais.
Normas: 19″ (mercado profissional), 10″ (SOHO - Small Office/Home Office; escritório, sala de servidores, laboratório/AV); montagem em calhas com espaçamento em U, parafusos M6 + porcas de gaiola.
Corpo do armário: montagem na parede ou no chão; portas de vidro/perfuradas; painéis laterais amovíveis; entradas de cabos.
Objectivos: ordem e normalização, menor tempo de serviço, maior fiabilidade, segurança e estética.
Como ler as especificações e planear as dimensões?
A especificação de cada armário rack resume-se a três dimensões: largura (19″/10″), altura (U) e profundidade (externa e de montagem - distância entre os trilhos). Antes de escolheres um modelo, faz o inventário do equipamento, soma as unidades U e acrescenta uma margem de 20-30%. Calcula a profundidade "em termos reais": chassis + fichas + raio de curvatura do cabo. Verifica também a capacidade de carga (para os armários de parede), o sentido de abertura da porta e a possibilidade de inverter as dobradiças e, para os armários de chão, o nivelamento e a possível ancoragem.
Altura em U - a margem que salva projectos
O planeamento "até ao limite" acaba sem espaço para organizadores ou para um painel de ligação adicional. Uma margem mínima de 20-30% permite-te expandir a instalação sem reorganizar todo o armário.
Prática: conta o U de todos os dispositivos, adiciona +20-30%, planeia um 1U livre acima de elementos particularmente "quentes".
Profundidade - dimensão externa e de montagem
Para armários de montagem na parede, geralmente 450-600 mm, para armários de chão 600/800/1000/1200 mm. Tem em atenção o espaço de montagem, as fichas de alimentação/ethernet e os raios de curvatura - especialmente para os cabos de ligação na parte da frente.
Sugestão: para servidores/unidades UPS, prefere 1000-1200 mm; para SOHO/CCTV, 600 mm será uma escolha segura.
Portas e acesso de serviço
As portas de vidro melhoram a acústica e permitem uma inspeção visual rápida; as portas perfuradas melhoram o fluxo de ar. Os lados amovíveis e o acesso sensato à parte traseira reduzem as intervenções.
Sugestão: sempre que o baixo ruído for uma prioridade.
Capacidade de carga e estabilidade
As unidades de montagem na parede são limitadas pela parede e pelos suportes, pelo que os elementos pesados (UPS) são uma exceção. Nos armários de instalação no solo, monta os módulos mais pesados em posição baixa, nivela o armário e - com cargas elevadas - ancora-o.
Regra: o peso diminui, o centro de gravidade mantém-se baixo, a segurança aumenta.
Armários de parede - um centro de distribuição compacto
Os armários de montagem na parede são ideais para SOHO, pequenos escritórios, pontos de distribuição no chão (IDF) e CCTV. Tipicamente, 9-12U com 600 mm de profundidade comportam um router/ONT, um switch PoE, 1-2 painéis de ligação e um NVR, deixando uma margem para uma boa passagem de cabos. Nas instalações PoE e de vigilância, o calor pode ser um desafio - vale a pena utilizar portas perfuradas e um painel de ventilação com termóstato. Uma limitação é frequentemente a capacidade de carga da parede; se planeares uma UPS, verifica a carga permitida e monta-a numa prateleira o mais baixa possível.
Quando escolher: um nó de rede local, NVR + PoE, uma micro-rede em casa/escritório.
Dimensões iniciais: de 4U a 12U, 350-450 mm de profundidade (margem para fichas e cabos de ligação).
Ventilação: painel de 2-4 ventiladores + termóstato; 1U livre acima dos "aquecedores".
Acessórios: prateleira para NVR/UPS, organizador 1U, painel de escovas, PDU 1U, conjunto de parafusos M6.
Armários de chão - a espinha dorsal das salas de servidores e IDF/MDF de maiores dimensões
Quando o número de dispositivos e os requisitos relativos à alimentação, refrigeração e cablagem aumentam, é altura de instalar um armário de chão. Nos escritórios, um bom ponto de partida é o 15U-32U (geralmente 600x600, 600x800 mm) e nas salas de servidores o 37U-47U (de 600x1000/1200 ou 800x1000/1200 mm) com frente/trás perfurado. Monta os módulos mais pesados - unidades UPS online, baterias - o mais baixo possível; nivela o armário utilizando pés ou rodízios e fixa-o ao chão, se necessário. Os painéis de obturação 1-2U entre os blocos de equipamento melhoram a direccionalidade do arrefecimento e reduzem os "curto-circuitos" dos fluxos de ar.
Quando escolher: servidores em slides, matrizes, unidades UPS maiores, PDU vertical, muitos cabos.
Dimensões iniciais: Em escritórios, um bom ponto de partida é 22-32U (geralmente 800×1000 mm) e em salas de servidores 42-47U (800×1000/1200 mm).
Alimentação: alimentação dupla, PDU 0U em ambos os lados, pelo menos 30% de margem de alimentação.
Organização: gestores de cabos verticais, entradas de escovas na parte superior/inferior, painéis de obturação entre dispositivos.
Bastidor aberto - acesso total e máxima flexibilidade
Uma rack aberta (estrutura aberta de 19″) é uma solução para laboratórios, bancos de ensaio e integração AV. A ausência de uma caixa significa ventilação máxima e reconfiguração extremamente rápida, mas requer um ambiente controlado - sem movimentos aleatórios e pó excessivo.
Vantagens: Acesso a 360°, mudanças rápidas, excelente resistência térmica.
Sugestões: rodízios + suportes transversais, velcro/zíper, escadas verticais para fardos.
Limitações: proteção física reduzida - adequado apenas para zonas "limpas".
Arrefecimento e acústica - disciplina que compensa
A refrigeração deve ser planeada para suportar um fluxo de ar da frente para trás. As portas perfuradas e os painéis de proteção limitam a mistura de fluxos de ar. Nas áreas de escritórios, as ventoinhas de velocidade variável com um termóstato funcionam bem - menos ruído, temperaturas mais estáveis. Os switches PoE e os NVRs podem dissipar muito calor; deixa uma 1U livre por cima deles ou força um fluxo de ar mais elevado.
Melhores práticas
Perfuração à frente/atrás, painéis cegos de 1-3U, RU livre acima dos pontos quentes.
Evita os "curto-circuitos" do fluxo de ar - separa as zonas frias das quentes.
Monitoriza a temperatura - define os limites de alarme de forma realista.
Automatização
Painéis de ventoinhas + termóstato; o arrefecimento funciona quando necessário, não está sempre "a todo o gás".
Acústica
Vidro + vedantes em áreas sensíveis ao ruído; não te esqueças da compensação com as térmicas.
Energia e segurança - as margens trazem paz de espírito
Organiza a energia através de PDUs: em armários de montagem na parede - 1U; em armários de chão - 0U vertical (mais tomadas, cabos mais curtos). Concebe com uma margem de 30% para tomadas e energia. Monta as unidades UPS de rack em corrediças; em sistemas críticos, considera uma UPS online com bypass de manutenção. Liga à terra todos os elementos do armário (chassis, portas, painéis) e controla o acesso à sala.
Plano de energia: margem ≥30% para o crescimento da carga e da temperatura.
Topologia: sempre que possível - duas alimentações independentes.
Segurança: ligação à terra, fechaduras, remoção limitada de painéis.
Gestão de cabos - serviço mais rápido e menos erros
Termina a cablagem fixa em painéis de ligação e utiliza cabos de ligação curtos e etiquetados nos dispositivos. Na parte da frente, utiliza organizadores horizontais e, em armários de chão, escadas verticais. Os painéis de escovas permitem-te encaminhar os feixes a partir da parte superior/inferior sem perder a estética e reduzir a entrada de pó. Encaminha a fibra separadamente, mantendo os raios de curvatura.
Organização: patch panel = fronteira entre cablagem fixa e patching.
Ergonomia: curvas suaves, reservas de folga, etiquetas de portas e feixes.
FO: caminhos separados e raio de curvatura em conformidade com as recomendações do fabricante.
Adaptação ao cenário - como não ultrapassar os limites
Em casa/um microescritório, um suporte de parede de 19″ 4-12U, com 350-450 mm de profundidade, funciona melhor (para NVR/PoE: 450-600 mm). Em IDF/MDF, escolhe um suporte de parede de 12-15U (350-600 mm) ou passa para um suporte de chão de 15-32U - chassis de 600×600 ou 600×800 mm.
Uma sala de servidores de "armário único" significa um armário de chão de 37-47U (mais frequentemente 42-47U) com as dimensões de 600×1000/1200 ou 800×1000/1200 mm, com frente/trás perfurada, PDUs 0U verticais em ambos os lados e painéis de obturação de 1-3U entre blocos de equipamento.
Os laboratórios e os sistemas AV beneficiarão de um bastidor aberto de 18-42U - acesso total e excelente isolamento térmico, mas apenas em ambientes controlados; adiciona rodízios, suportes transversais e velcro/zíper.
SOHO / CCTV
Armário: montagem na parede 9-12U, 600 mm.
Add-ons: ventilador + termóstato, PDU 1U, organizador 1U, prateleira para NVR/UPS.
Escritório (IDF/MDF)
Armário: montagem na parede 12-15U ou de chão 22-32U.
Prioridades: passagem de cabos desobstruída, margem em U, frente limpa.
Sala de servidores
Armário: de chão 42-47U, 800×1000/1200 mm.
Prioridades: frente/trás perfurada, PDUs 0U em ambos os lados, painéis de obturação, verticais arrumadas.
Laboratório / AV
Armário: rack aberto 18-42U.
Prioridades: reconfiguração rápida, acesso total, organizadores de velcro/verticais.
Erros mais comuns e como evitá-los
Na maioria das vezes, não há reserva em U e profundidade de montagem suficientes, pelo que as fichas colidem com as portas e cada novo elemento desencadeia um "efeito dominó". Igualmente comum é subestimar o arrefecimento (PoE/NVR) e a "potência dimensionada até ao limite". Módulos pesados montados em altura aumentam o centro de gravidade e o risco de tombamento.
Espaço livre: +20-30% de U e +30% de potência.
Profundidade: inclui fichas e raios de curvatura; verifica a profundidade entre calhas.
Térmicas: perfuração, ventiladores, painéis cegos; liberta as RU acima dos elementos quentes.
Estabilidade: UPS/baterias na parte inferior, nivelamento e possível ancoragem.
Acessórios que realmente fazem a diferença
Estas são as pequenas coisas que reduzem o tempo de serviço e melhoram a fiabilidade. Prateleiras (fixas/deslizantes) para dispositivos sem "orelhas", corrediças para servidores, painéis de obturação 1-2U que melhoram a direccionalidade do arrefecimento, PDUs 1U/0U para uma distribuição de energia organizada, painéis de escovas, organizadores e um fornecimento de parafusos M6 com porcas de gaiola.
Montagem: prateleiras, corrediças, kits M6.
Arrefecimento: painéis de obturação, ventiladores + termóstato.
Encomenda/potência: PDUs 1U/0U, organizadores, painéis de escovas, fitas de velcro/zíperes.
Resumo
Começa por escolher um armário rack a partir da sua função (SOHO/IDF/sala de servidores/laboratório), depois conta o U e a profundidade "em termos reais", concebe a refrigeração e a alimentação com uma margem e, por fim, cuida das melhores práticas de gestão de cabos. As margens são o teu seguro: +20-30% de U e +30% de potência garantem que a instalação se mantém operacional e pronta para crescer.
SOHO/CCTV: montagem na parede 19″ 4-12U, 350-450 mm (para NVR/PoE: 450-600 mm); ventilador com termóstato, 1U PDU, 1U livre acima dos "aquecedores".
IDF/MDF: montagem na parede 12-15U ou de chão 15-32U (600×600 / 600×800 mm); organizadores (horizontais/verticais) e painéis de obturação 1-3U.
Sala de servidores: 37-47U (mais frequentemente 42-47U) de chão, 600×1000/1200 ou 800×1000/1200 mm; frente/trás perfurada, PDUs 0U em ambos os lados, painéis de obturação 1-3U, alimentação dupla e margem de energia ≥30%.
Laboratório/AV: bastidor aberto 18-42U - acesso total e reconfiguração rápida num ambiente controlado; rodízios + travessas, velcro/zip ties, escadas verticais.
Um armário rack bem escolhido é um investimento em estabilidade e menor TCO - organiza a cablagem, melhora o arrefecimento e reduz o tempo de assistência. Dispõe agora de um conjunto completo de critérios para tomar uma decisão informada: desde a altura em U e a profundidade real de montagem, passando pelo tipo de porta e plano de arrefecimento, até à distribuição de energia e acessórios. Em vez de "compromissos para hoje", escolhe uma solução que deixa uma margem para amanhã.
